Топливная Механическая система PT (Pressure-Time) Cummins

Топливная система PT (Pressure-Time) Cummins

Система PT (Pressure-Time) — уникальная и знаменитая топливная система компании Cummins, которая устанавливалась на легендарные двигатели NTA855, KTA19, KTA38, KTA50 и многие другие. Её название расшифровывается как Pressure-Time («Давление-Время»). Это не просто система впрыска, это инженерная философия, обеспечившая двигателям Cummins репутацию самых надежных и неприхотливых моторов в мире.

Главный принцип работы системы PT: Формула Q ≈ P × T

В основе системы лежит простая гидравлическая формула. Количество топлива (Q), которое попадет в цилиндр, прямо пропорционально двум величинам

1. P (Давление — Pressure): С какой силой топливо «давит» на форсунку.
2. T (Время — Time): Как долго открыто калибровочное отверстие в форсунке, через которое топливо поступает перед впрыском.

Простыми словами, это похоже на то, как вы наливаете воду в стакан из-под крана: количество воды зависит от того, насколько сильно открыт кран (давление) и как долго он открыт (время).

В этом и заключается главное уникальное отличие системы PT от обычных дизелей

• В обычном дизеле: ТНВД создает сверхвысокое давление (1000+ бар) и распределяет его по форсункам.
• В системе PT: Низкое давление в общей магистрали, а высокое давление для впрыска создается непосредственно в самой форсунке за счет механического привода от распредвала.

Устройство системы Cummins PT: Ключевые компоненты

Система PT состоит из двух основных частей: PT-насоса и PT-форсунки. Обе работают в связке, чтобы точно дозировать топливо.

1. PT-насос («Мозг» системы)

Это агрегат, который готовит топливо и управляет его давлением в зависимости от режима работы двигателя. Он устанавливается на двигателе вместо традиционного ТНВД.

В его корпусе объединены несколько важных устройств:

• Шестеренчатый насос (Gear Pump): Засасывает топливо из бака и создает в системе базовое, невысокое давление.
• Регулятор (PTG или MVS): Это «умный» клапан, который автоматически меняет давление в зависимости от оборотов и нагрузки. Нажали на газ — давление выросло — топлива впрыснулось больше. Благодаря ему, при увеличении оборотов, время на заполнение форсунки сокращается, но давление растет, и количество топлива остается нужным.
• Дроссельная заслонка (Топливный рычаг): Связана с педалью газа. Она перекрывает поток топлива, снижая его количество на холостом ходу.
• Электромагнитный клапан остановки (Shut-off Valve): Перекрывает подачу топлива при выключении зажигания, чтобы заглушить двигатель.

Существовало несколько модификаций PT-насосов

• PT(G): Базовый вариант со стандартным регулятором.
• PT(G)-AFC (Air-Fuel Control): Более продвинутая версия, где есть специальное устройство, которое корректирует давление топлива в зависимости от наддува от турбины (давления воздуха во впускном коллекторе). Это позволяет точнее дозировать топливо и снижать дымность на переходных режимах.

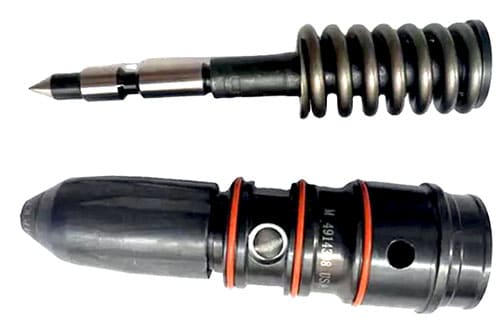

2. PT-форсунка «Рабочая лошадка»

Форсунка в системе PT — это уникальный компонент, который выполняет сразу три функции: дозирование топлива, создание высокого давления и впрыск

Как это работает:

• Внутри корпуса форсунки есть точное калиброванное отверстие. Именно время, на которое оно открыто, и есть та самая переменная «Т».
• Давление впрыска создается не насосом, а механическим ударом коромысла от распредвала по плунжеру форсунки. Кулачок давит на плунжер, который мгновенно создает высокое давление (до 1400 бар) и впрыскивает порцию топлива, которая была «отмерена» за время T.

3. Вспомогательные компоненты

Система также включает в себя:

• Топливный фильтр (Fuel Filter): Для очистки топлива от примесей и воды. Очень важный элемент, так как система чувствительна к загрязнениям.
• Регулятор давления (Pulse Damper): Сглаживает пульсации давления, создаваемые шестеренчатым насосом, обеспечивая стабильную работу.

Обслуживание и настройка PT (Pressure-Time) Cummins

Система PT не требует сложных операций по регулировке угла опережения впрыска, как на обычных дизелях. Однако есть критически важная процедура — регулировка хода плунжера форсунки (Injector travel). Это, по сути, настройка того самого фактора «Время» (Т).

Эта процедура обязательна при каждом плановом ТО, и если зазор выставлен неправильно, двигатель будет работать неровно, дымить или потеряет мощность..

Существует два метода регулировки:

• Стандартный метод: С помощью специального часового индикатора (процесс сложный и требует опыта и наличия точного инструмента).
• «Народный» метод: Болт регулировки заворачивается до упора, а затем отворачивается на строго определенное количество оборотов (например, на 2,5 оборота для двигателя NTA855). Этот метод, проверенный десятилетиями, позволяет отрегулировать систему даже в полевых условиях обычной отверткой и ключом.

Преимущества и Недостатки PT (Pressure-Time) Cummins

Преимущества

• Простота и надежность: Меньше деталей, чем в системе Common Rail, и нет сверхвысокого давления во всей магистрали.
• Ремонтопригодность: Систему можно чинить в полевых условиях. Даже регулировка форсунок делается обычными ключами и отверткой.
• Толерантность к воздуху: Система может какое-то время работать с воздухом в топливе, в отличие от обычных дизелей, которые глохнут сразу.
• Отличное охлаждение: Постоянная циркуляция топлива через форсунки защищает их от перегрева.

Недостатки

• Требовательность к чистоте топлива: Калиброванные отверстия форсунок очень маленькие и чувствительные к грязи. Около 70% отказов системы происходит из-за грязного топлива.
• Устаревшая экологичность: PT-система не соответствует современным экологическим нормам (Евро-4, 5), поэтому на новых двигателях Cummins она была заменена на HPCR (High Pressure Common Rail).

PT (Pressure-Time) — это уникальная инженерная концепция, которая позволила двигателям Cummins завоевать репутацию самых надежных и неприхотливых моторов в мире. Она блестяще справлялась со своими задачами в условиях карьеров, строек и морских судов на протяжении нескольких десятилетий.

Именно эта система стоит под капотом самых легендарных двигателей — NTA855, KTA19, KTA38, KTA50. Её простота и ремонтопригодность — главные причины, по которым эти двигатели до сих пор в строю.
