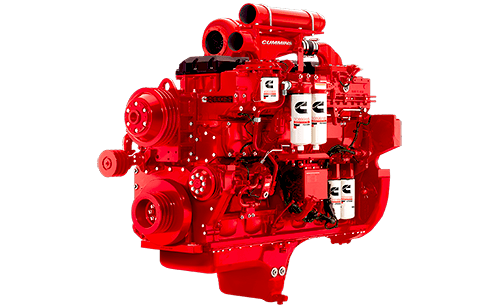

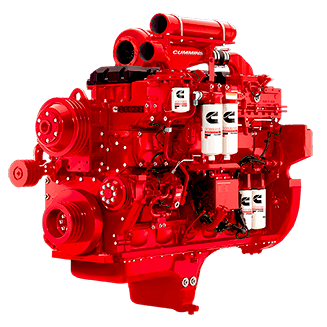

Двигатель Cummins QSK23: Современные технологии в компактном исполнении

Двигатель Cummins QSK23 описание характеристики применяемость запчасти

Cummins QSK23 — это шестицилиндровый рядный дизельный двигатель с турбонаддувом и промежуточным охлаждением, представляющий собой воплощение философии «квантовой» серии Cummins. С рабочим объемом 23 литра, этот двигатель сочетает в себе высокую удельную мощность, экономичность и исключительную надежность, став популярным решением для нефтегазовой отрасли, горнодобывающей техники и дизель-генераторных установок.

QSK23 выпускается в диапазоне мощностей от 760 до 950 л.с. (567-708 кВт) и устанавливается на буровые установки, карьерные самосвалы, экскаваторы, железнодорожную технику и генераторные станции. Главная особенность этого двигателя — рядная 6-цилиндровая компоновка при такой высокой мощности, что является его конкурентным преимуществом перед V-образными двигателями.

Технические характеристики Cummins QSK23

Двигатель Cummins QSK23 представляет собой шестицилиндровый рядный 4-тактный дизель с рабочим объемом 23,2 литра. Диаметр цилиндра и ход поршня составляют 170 мм — это «квадратная» геометрия, обеспечивающая отличную балансировку и способность выдерживать высокие нагрузки.

Конструктивные особенности ДВС Cummins QSK23

• Рабочий объем — 23,2 л (1412 куб. дюймов)
• Конфигурация — 6 цилиндров, рядный
• Диаметр х Ход — 170 мм × 170 мм
• Степень сжатия — 16:1
• Тип наддува — Турбонаддув с промежуточным охлаждением, турбокомпрессор с изменяемой геометрией (VGT)
• Система впрыска — HPI (High Pressure Injection) — 29 000 psi
• Сухая масса — 2858 кг
• Объем масляной системы — 52-103 л (в зависимости от модификации)
• Объем системы охлаждения — 46-110 л (в зависимости от модификации)
• Электросистема — 24 В
• Ресурс до первого капремонта — 20 000 моточасов

Блок цилиндров — цельнолитой, чугунный, с широким межцилиндровым расстоянием, что обеспечивает высокую жесткость и долговечность. Гильзы цилиндров — сменные, точного хонингования, из ковкого чугуна.

Модификации двигателя Cummins QSK23 по мощности

Двигатель QSK23 выпускается в широком диапазоне мощностей для различных сфер применения.
Ниже представлены наиболее распространенные версии

Дизель-генераторные установки (G-Drive)

Применяемость: на какую технику устанавливался Cummins QSK23

Двигатель Cummins QSK23 благодаря своей надежности, компактности и высокой мощности получил широкое распространение на технике по всему миру.

Обслуживание и эксплуатация Cummins QSK23

Регламент технического обслуживания Cummins QSK23

Плюсы и минусы: что нужно знать при эксплуатации Cummins QSK23

Преимущества Cummins QSK23

• Высокая мощность в рядной компоновке 950 л.с. в рядном 6-цилиндровом исполнении — уникальное предложение на рынке
• Экономичность Лучшая топливная экономичность в своем классе благодаря впрыску 29 000 psi
• Надежность Конструкция цилиндропоршневой группы, проверенная на двигателях QST30 и QSK78
• Низкий уровень шума Задний привод распредвала и другие решения для снижения шума
• Высокий ресурс 20 000 моточасов до первого капремонта
• Простота обслуживания Все основные агрегаты доступны спереди

Типичные слабые места Cummins QSK23

• Высокая чувствительность к качеству топлива из-за системы HPI (High Pressure Injection)
• Электронная система управления Сбои в работе датчиков, Сбои калибровки, Ошибки при прошивке ECM
• Система смазки Высокий расход масла - износ поршневых колец, утечки через сальники турбокомпрессора

Диагностика распространенных неисправностей Cummins QSK23

• Долгий запуск (более 5-10 секунд) Износ прецизионных пар в насосе или форсунках, разгерметизация системы (обратный слив топлива)
• Потеря мощности Забитый топливный фильтр, износ форсунок (высокий обратный слив), подсос воздуха в топливной магистрали
• Повышенный расход топлива Зависание форсунок в открытом положении, загрязнение или износ распылителей
• Черный дым Зависание форсунок, недостаток воздуха (забитый воздушный фильтр), проблемы с турбокомпрессором
• Плавающие холостые обороты Загрязнение клапана EGR, проблемы с датчиками (положения коленвала, давления топлива)
• Перегрев двигателя Внутренняя течь охладителя EGR (горячие газы прорываются в систему ОЖ), неисправность термостата
• Ошибки ECM Неисправность датчиков, проблемы с проводкой, сбои ПО

Для точной диагностики QSK23 требуется электронный диагностический инструмент для считывания кодов ошибок ECM и анализа параметров работы двигателя в реальном времени.

Сравнение QSK23 с предшественником QSK19

Ключевое преимущество QSK23 — это максимальная мощность в рядной 6-цилиндровой компоновке, что делает его более компактным и простым в обслуживании по сравнению с V-образными двигателями конкурентов

Ассортимент запчастей для Cummins QSK23

Для двигателей Cummins QSK23 доступен полный спектр запасных частей

При заказе запчастей всегда уточняйте серийный номер Двигателя Cummins QSK23, так как конструктивные особенности могут различаться в зависимости от применения и года выпуска .

Ассортимент запчастей для Cummins QSK23 можно посмотреть в каталоге магазина
