Двигатель Cummins QSX15: Технологии высокого давления и абсолютная надежность

Двигатель Cummins QSX15: описание характеристики применяемость запчасти

Двигатель Cummins QSX15 описание характеристики применяемость запчасти

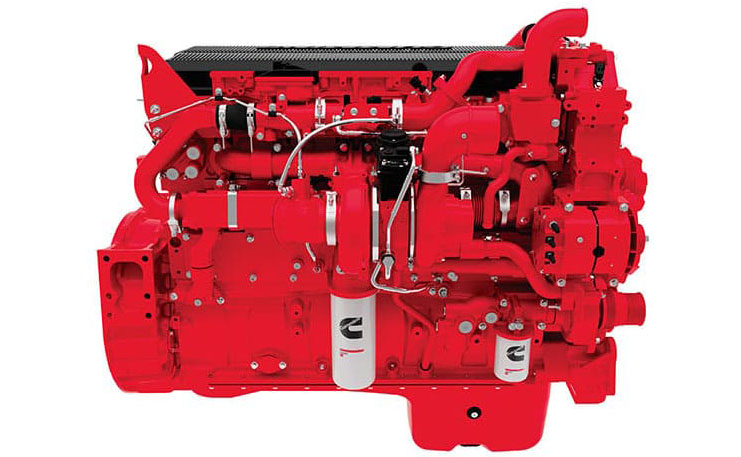

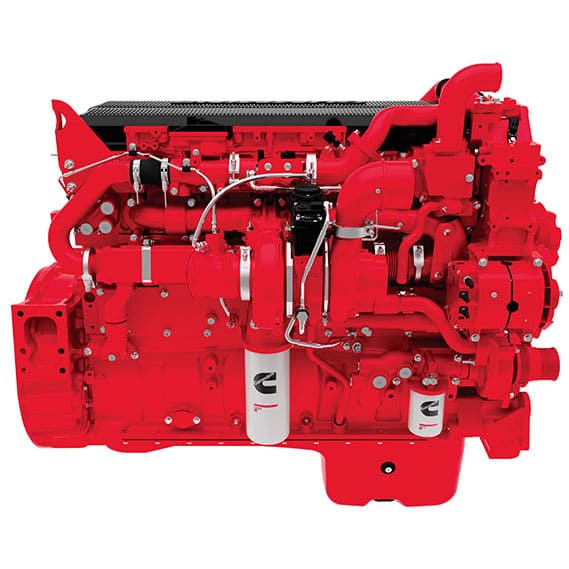

Cummins QSX15 — это шестицилиндровый рядный дизельный двигатель с турбонаддувом и промежуточным охлаждением, который представляет собой новейшее поколение силовых агрегатов от американского производителя. С рабочим объемом 15 литров, этот двигатель сочетает в себе передовые технологии впрыска XPI, электронное управление и высокую удельную мощность, обеспечивая эффективную работу в самых тяжелых условиях.

QSX15 выпускается в диапазоне мощностей от 400 до 675 л.с. (298-503 кВт) и устанавливается на строительную и горнодобывающую технику, сельскохозяйственные машины, железнодорожный транспорт и дизель-генераторные установки. Благодаря продуманной конструкции, использованию технологии двойных верхних распредвалов (DOHC) и высокой ремонтопригодности, этот двигатель стал выбором № 1 для производителей тяжелой техники по всему миру, заменив на многих машинах легендарный KTA19.

Технические характеристики Cummins QSX15

Двигатель Cummins QSX15 представляет собой шестицилиндровый рядный 4-тактный дизель с рабочим объемом 15 литров. Диаметр цилиндра составляет 137 мм, ход поршня — 169 мм, что создает «длинноходовую» геометрию, обеспечивающую высокий крутящий момент на низких оборотах.

Конструктивные особенности ДВС Cummins QSX15

Рабочий объем — 15 л (912 куб. дюймов)
Конфигурация — 6 цилиндров, рядный
Диаметр х Ход — 137 мм × 169 мм
Степень сжатия — 17:1
Тип наддува — Турбонаддув с промежуточным охлаждением, турбокомпрессор с изменяемой геометрией (VGT)
Система впрыска — XPI (Xtreme Pressure Injection) — Common Rail сверхвысокого давления
Сухая масса — 1365 кг
Объем масляной системы — 83 литра
Электросистема — 24 В, стартер электрический

Чугунный блок цилиндров обеспечивает высокую жесткость и виброустойчивость, рассчитан на работу в экстремальных условиях. Уникальная конструкция с 24-клапанной головкой блока цилиндров и двумя верхними распредвалами (DOHC) обеспечивает эффективный газообмен и высокую удельную мощность.

Модификации двигателя Cummins QSX15 по мощности

Двигатель QSX15 выпускается в широком диапазоне мощностей для различных сфер применения.
Ниже представлены наиболее распространенные версии

Промышленные и строительные модификации (Tier 4 Final)

Модификация	Мощность, л.с. (кВт)	Крутящий момент, Н·м	Применение
QSX15	450-500 (336-373)	2237-2510	Экскаваторы, бульдозеры, погрузчики
QSX15	550-600 (410-447)	2600-2700	Тяжелая горная техника
QSX15	650-675 (485-503)	2779	Карьерные самосвалы, буровые установки

Дизель-генераторные установки (G-Drive)

Модификация	Частота, Гц	Режим PRP (основная), кВт	Режим ESP (резервная), кВт	Применение
QSX15-G9	50	291-400	320-440	Промышленные генераторы
QSX15-G9	60	410-455	450-500	Промышленные генераторы, ЦОД

Мобильные электростанции

Модификация	Частота, Гц	Режим PRP (основной)	Режим ESP (резервный)	Применение
C450 D5e	50	327	360	Арендные генераторы
C500 D5e	50	364	400	Арендные генераторы
C500 D6e	60	455	500	Арендные генераторы

Двигатели QSX15 для генераторных установок оснащаются системой PowerCommand с полной интеграцией электронного управления, обеспечивая автоматический запуск, точную регулировку частоты и напряжения, а также защиту от аварийных режимов.

Применяемость: на какую технику устанавливался Cummins QSX15

Двигатель Cummins QSX15 благодаря своей надежности, высокой мощности и соответствию экологическим нормам получил широчайшее распространение на технике по всему миру.

Строительная и горнодобывающая техника

Тип техники	Применение
Карьерные самосвалы	БелАЗ (замена KTA19), грузоподъемностью 50-100 тонн
Гидравлические экскаваторы	Hitachi, Komatsu (массой 40-80 тонн)
Бульдозеры	Четра (Чебоксарский тракторный завод), Caterpillar
Фронтальные погрузчики	Крупные погрузчики с ковшом 7-10 м³
Буровые установки	Atlas Copco, Sandvik

Сельскохозяйственная техника

Тип техники	Применение
Тракторы	Buhler Versatile, New Holland
Комбайны	Крупные зерноуборочные комбайны

Дизель-генераторные установки

Применение	Мощность	Особенности
Промышленные генераторы	291-455 кВт (Prime)	Основное питание промышленных объектов
Резервные источники питания	320-500 кВт (Standby)	Аварийное питание больниц, ЦОД, аэропортов
Арендные установки	320-500 кВт	Высокая мобильность и надежность

Обслуживание и эксплуатация Cummins QSX15

Регламент технического обслуживания Cummins QSX15

Периодичность	Работы
Ежедневно	Проверка уровня масла, охлаждающей жидкости и топлива; визуальный осмотр на наличие течей; контроль давления масла и температуры
Каждые 500 часов	Замена моторного масла (объем 83 л) и масляного фильтра Замена топливного фильтра (зависит от чистоты топлива)
Каждые 1500 часов	Замена охлаждающей жидкости, проверка состояния водяного насоса
Каждые 3000 часов	Замена коалесцирующего фильтра
Каждые 6000 часов	Проверка и регулировка тепловых зазоров клапанов Очистка сажевого фильтра (DPF)

Плюсы и минусы: что нужно знать при эксплуатации Cummins QSX15

Преимущества Cummins QSX15

Высокая удельная мощность Одна из самых высоких в классе благодаря системе XPI и VGT
Экономичность Улучшенная топливная эффективность (до +5% по сравнению с предыдущими моделями)
Экологичность Соответствие нормам Tier 4 Final / Stage IV
Надежность Конструкция с 24-клапанной ГБЦ и двойными верхними распредвалами
Увеличенные интервалы ТО Замена масла каждые 500 часов
Компактность На 30% меньше деталей по сравнению с аналогами

Типичные слабые места Cummins QSX15

Высокая чувствительность к качеству топлива из-за системы XPI сверхвысокого давления
Сложность диагностики требуется специализированное оборудование для работы с ECM
Необходимость квалифицированного обслуживания особенно для системы SCR/DPF и VGT турбокомпрессора
Высокая стоимость ремонта из-за сложности компонентов

Диагностика распространенных неисправностей Cummins QSX15

Трудный запуск Низкое давление топлива, неисправность системы впрыска, проблемы с ECM
Потеря мощности Засорение топливных/воздушных фильтров, неисправность VGT турбокомпрессора, проблемы с системой SCR
Повышенный расход масла Износ поршневых колец, течи сальников, неисправность системы вентиляции картера
Черный дым Неполное сгорание топлива, засорение воздушного фильтра, неисправность форсунок XPI
Синий дым Попадание масла в камеру сгорания
Ошибки ECM Неисправность датчиков, проблемы с проводкой, сбои программного обеспечения

Для точной диагностики QSX15 требуется специальное оборудование для считывания ошибок ECM и анализа параметров работы двигателя в реальном времени

Сравнение QSX15 с предшественником KTA19

Параметр	Cummins KTA19	Cummins QSX15
Рабочий объем	19 л	15 л
Мощность	450-750 л.с.	400-675 л.с.
Топливная система	PT (Pressure-Time) механическая	XPI Common Rail электронная
Экологические нормы	Tier 1/Tier 2	Tier 4 Final / Stage IV
Управление	Механическое / электронный регулятор EFC	Полностью электронное (ECM)
Система очистки выхлопа	Отсутствует	SCR + DPF
Турбокомпрессор	Обычный Holset	VGT с электронным управлением

На многих машинах QSX15 пришел на замену KTA19, обеспечивая большую мощность при меньшем рабочем объеме и лучшей топливной эффективности.

Ассортимент запчастей для Cummins QSX15

Для двигателей Cummins QSX15 доступен полный спектр запасных частей

Категория	Запасные части
Поршневая группа	Поршни (усиленные, с масляным охлаждением), поршневые кольца, пальцы, шатуны
Цилиндры	Сменные гильзы цилиндров («мокрого» типа), уплотнительные кольца гильз
Коленвал и шатуны	Вкладыши коренные и шатунные (стандарт и ремонтные размеры), упорные полукольца
ГБЦ и клапанный механизм	Головка блока цилиндров (24 клапана), прокладки ГБЦ, клапана впускные/выпускные, направляющие втулки, коромысла, толкатели, штанги, распредвалы
Топливная система (XPI)	Топливный насос высокого давления (HPCR), форсунки (инжекторы), топливная рампа, топливный фильтр (Fleetguard NanoNet)
Турбокомпрессор	Турбокомпрессор с изменяемой геометрией (VGT), картридж, ремкомплекты, актуатор (электрический исполнительный механизм)
Система охлаждения	Водяной насос, термостат, радиатор, вентилятор, ремень привода вентилятора
Система смазки	Масляный насос, масляный фильтр (полнопоточный), масляный радиатор, датчик давления масла
Система впуска и EGR	Промежуточный охладитель (CAC), патрубки, система рециркуляции отработавших газов (EGR) с охладителем
Система очистки выхлопа	Дизельный сажевый фильтр (DPF), система селективной каталитической нейтрализации (SCR), дозатор DEF (мочевины), датчики NOx и температуры
Навесное оборудование	Генератор (24В, 12В), стартер (электрический), компрессор (пневматический), насос гидроусилителя руля
Электроника	Блок управления двигателем (ECM), электронный регулятор оборотов, жгуты проводов (электропроводка), датчики (температуры, положения коленвала, давления топлива и т.д.)
Ремкомплекты	Верхний ремкомплект (прокладки ГБЦ, впускного/выпускного коллектора), нижний ремкомплект (прокладка поддона, сальники коленвала), комплект прокладок турбокомпрессора, комплект прокладок EGR

При заказе запчастей всегда уточняйте серийный номер Двигателя Cummins QSX15, так как конструктивные особенности могут различаться в зависимости от применения и года выпуска .
