Двигатель Cummins QSL9: Современные технологии и проверенная надежность

Двигатель Cummins QSL9 описание характеристики применяемость запчасти

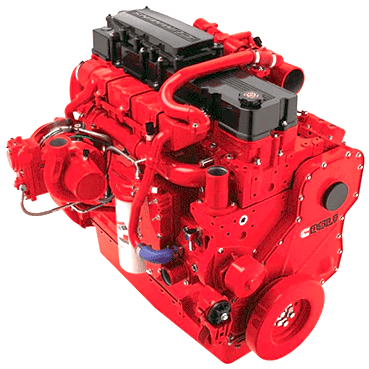

Cummins QSL9 — это шестицилиндровый рядный дизельный двигатель с турбонаддувом и промежуточным охлаждением, оснащенный современной электронной системой топливоподачи High Pressure Common Rail (HPCR). Являясь представителем нового поколения двигателей Cummins, QSL9 сочетает в себе увеличенный рабочий объем (8,9 литра), передовые технологии впрыска и соответствие жестким экологическим стандартам Tier 4 Interim / Stage IIIB.

QSL9 выпускается в широком диапазоне мощностей от 230 до 400 л.с. (172-298 кВт) и находит применение в строительной и сельскохозяйственной технике, дизель-генераторных установках, а также в морских применениях. Благодаря использованию системы Common Rail XPI, турбокомпрессора с изменяемой геометрией (VGT™) и полностью интегрированной электронной системе управления, этот двигатель обеспечивает топливную экономичность на 5% лучше, чем предыдущие поколения.

Технические характеристики Cummins QSL9: литра современных технологий

Двигатель Cummins QSL9 представляет собой шестицилиндровый рядный 4-тактный дизель с рабочим объемом 8,9 литра (543 кубических дюйма). Диаметр цилиндра составляет 114 мм, ход поршня — 145 мм.

Конструктивные особенности ДВС Cummins QSL9

• Чугунный блок цилиндров — Высокая жесткость и виброустойчивость; интегрированные жидкостные магистрали исключают использование шлангов и потенциальные точки утечки
• Головка блока цилиндров с 24 клапанами — 4 клапана на цилиндр для повышенной мощности и быстрого отклика во всем диапазоне оборотов
• Топливная система XPI (Xtra-High Pressure Injection) — Сверхвысокое давление впрыска, многократный впрыск за цикл, обеспечивает чистое сгорание и превосходную реакцию двигателя
• Турбокомпрессор с изменяемой геометрией VGT — Электрический привод для плавной регулировки, обеспечивает точное повышение давления во всем рабочем диапазоне; конструкция с подвижным сопловым аппаратом повышает надежность
• Система рециркуляции отработавших газов (EGR) с охлаждением — Снижает температуру сгорания для уменьшения выбросов NOx и оптимизации топливной экономичности
• Система фильтрации твердых частиц (DPF) Cummins — Удаляет более 90% твердых частиц; разработана специально для внедорожных применений с высокими ударными нагрузками
• Система вентиляции картера с коалесцентным фильтром — Предотвращает выброс масляного тумана, поддерживает двигатель в чистоте
• Система фильтрации воздуха Direct Flow — На 35% меньше установочный профиль по сравнению с радиальными фильтрами, более высокая эффективность фильтрации
• Полностью интегрированная электронная система управления — Единый электронный модуль управления (ECM) контролирует все процессы — от впуска воздуха до системы нейтрализации отработавших газов
• Экологические стандарты — Tier 4 Interim / Stage IIIB, EPA Tier 4, EU Stage III

Модификации двигателя Cummins QSL9 по мощности

Дизель-генераторные установки G-Drive (50/60 Гц)

Важные параметры ДВС Cummins QSL9

• Рабочий объем: 8,9 л (543 куб. дюйма)
• Конфигурация: 6 цилиндров, рядный
• Диаметр х Ход: 114 мм x 145 мм
• Тип наддува: Турбонаддув с промежуточным охлаждением (VGT™)
• Система впрыска: High Pressure Common Rail (HPCR) / XPI
• Сухая масса: 708-750 кг (в зависимости от модификации)
• Масса в сборе (G-Drive): 861 кг
• Объем масляной системы: 26,5-27,6 литра
• Ресурс до первого капремонта: 10 000-15 000 моточасов (в зависимости от условий эксплуатации)

Применяемость: на какую технику устанавливали Cummins QSL9

Двигатель Cummins QSL9 благодаря своей надежности, экономичности и соответствию современным экологическим нормам получил широчайшее распространение на технике по всему миру.

Дизель-генераторные установки (G-Drive)

Морские применения Cummins QSL9

Модификация ДВС Cummins QSL9-330 устанавливается на:

• Буксиры
• Рыболовные суда
• Пассажирские паромы
• Спортивные яхты
• Патрульные катера

Плюсы и минусы: что нужно знать при эксплуатации Cummins QSL9

Преимущества Cummins QSL9

• Топливная экономичность до 5% Лучший показатель в своем классе; снижение операционных затрат
• Современная топливная система XPI Сверхвысокое давление впрыска (до 2000+ бар); многократный впрыск за цикл; превосходная приемистость
• Турбокомпрессор VGT Плавная регулировка наддува; отличная тяга на низких оборотах; электрический привод для точного управления
• Низкий уровень шума Благодаря системе Common Rail и оптимизированной камере сгорания
• Экологичность Соответствие Tier 4 Interim / Stage IIIB; удаление более 90% твердых частиц
• Длительные интервалы обслуживания Снижение времени простоя и затрат на техническое обслуживание
• Интегрированная конструкция Coolpac версии поставляются с системой охлаждения и воздушным фильтром — готовое решение для установки

Типичные слабые места Cummins QSL9

• Топливная система Common Rail XPI Более чувствительна к качеству топлива, чем механические системы. Требует использования качественных топливных фильтров и своевременной замены
• Система EGR (рециркуляция газов) Может накапливать нагар. Требует периодической очистки и использования качественного масла
• DPF (сажевый фильтр) Требует периодической регенерации. При интенсивной эксплуатации с низкой нагрузкой возможны проблемы с забиванием фильтра
• Турбокомпрессор VGT Чувствителен к качеству масла и интервалам замены. Используйте только рекомендованные масла
• Электронная система управления Требует квалифицированной диагностики при неисправностях; необходим доступ к диагностическому оборудованию Cummins Insite
• Система охлаждения Рассчитана на работу при температуре до 50°C. Важно следить за состоянием радиатора и уровнем охлаждающей жидкости
• Система вентиляции картера Коалесцентный фильтр требует периодической замены

Сравнение ДВС Cummins C8.3 и QSC8.3 и QSL9

Обслуживание и ремонт: как продлить жизнь двигателю Cummins QSL9

Регламент технического обслуживания Cummins QSL9

Капитальный ремонт ДВС Cummins QSL9

Двигатель QSL9 имеет конструкцию со сменными гильзами цилиндров, что позволяет проводить капитальный ремонт с восстановлением геометрии цилиндров.

Основные операции при капремонте Cummins QSL9

1. Замена гильз цилиндров
2. Замена поршневой группы
3. Замена вкладышей (коренные и шатунные)
4. Ремонт или замена ГБЦ (24 клапана)
5. Восстановление или замена турбокомпрессора VGT
6. Диагностика и ремонт топливной системы Common Rail XPI
7. Очистка или замена компонентов системы EGR
8. Обслуживание DPF

Перечень запчастей для Cummins QSL9

• Поршневая группа — Поршни, поршневые кольца, пальцы
• Цилиндры — Гильзы цилиндров, уплотнительные кольца гильз
• Коленвал и шатуны — Вкладыши коренные и шатунные (стандарт и ремонтные размеры)
• ГБЦ и клапанный механизм — Головка блока (24 клапана), клапана, направляющие, седла, коромысла
• Топливная система XPI / Common Rail — Форсунки, насос высокого давления, топливные фильтры
• Турбокомпрессор VGT — Турбокомпрессор VGT с электрическим управлением, картридж, ремкомплекты
• Система EGR — Клапан EGR, охладитель EGR, уплотнения
• Система DPF — Сажевый фильтр, датчики, система регенерации
• Система вентиляции картера — Коалесцентный фильтр, патрубки
• Воздушная система — Фильтр Direct Flow, воздушные патрубки
• Система охлаждения — Водяной насос, термостат, радиатор, теплообменник (морские версии)
• Электроника — ECM (Electronic Control Module), датчики, жгуты проводов
• Навесное оборудование — Генератор (70А, 24В), стартер, компрессор
• Ремкомплекты — Прокладки ГБЦ, прокладки поддона, сальники, уплотнения, комплекты для капитального ремонта

Cummins QSL9 — это современный высокотехнологичный двигатель, который объединяет проверенную временем конструкцию с передовыми решениями в области топливоподачи, турбонаддува и снижения выбросов. Система XPI Common Rail, турбокомпрессор с изменяемой геометрией VGT и полностью интегрированное электронное управление делают QSL9 одним из самых экономичных и надежных двигателей в своем классе.

Ассортимент запчастей для Cummins QSL9 можно посмотреть в каталоге магазина

Задать вопросы по запчастям и приобретению

Специалисты ДВС Эксперт проконсультируют
