Двигатель Cummins KTA38: 38 литров неудержимой мощности

Двигатель Cummins KTA38 описание характеристики применяемость запчасти

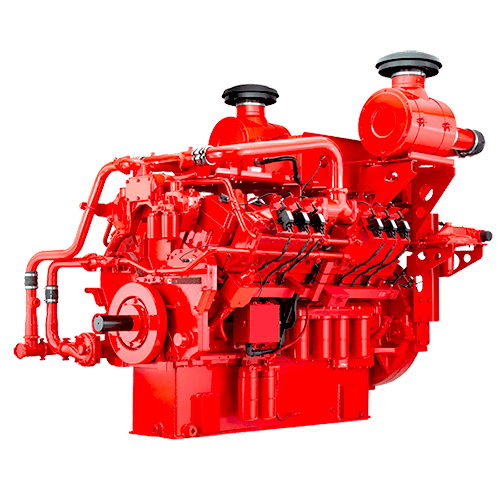

Cummins KTA38 — это 12-цилиндровый V-образный дизельный двигатель с турбонаддувом и промежуточным охлаждением, который по праву считается одним из самых надежных и мощных моторов в своем классе. С рабочим объемом 38 литров, этот двигатель создан для работы в самых экстремальных условиях — от карьеров и буровых платформ до морских судов и мощных дизель-генераторов.

KTA38 выпускается в диапазоне мощностей от 746 до 1044 кВт (1000-1400 л.с.). Благодаря V-образной конструкции, чугунному блоку и уникальной топливной системе PT, этот двигатель стал эталоном надежности там, где счет идет на тысячи часов работы без остановки.

Технические характеристики Cummins KTA38: 38 литров проверенной мощности

Двигатель Cummins KTA38 представляет собой 12-цилиндровый V-образный 4-тактный дизель с рабочим объемом 38 литров. Диаметр цилиндра и ход поршня составляют 159 мм, что создает «квадратную» геометрию, обеспечивающую превосходную балансировку и способность выдерживать огромные нагрузки.

Конструктивные особенности ДВС Cummins KTA38

• V-образная компоновка — 12 цилиндров под углом 60° обеспечивает компактность и снижение вибраций
• Чугунный блок цилиндров — высокая жесткость и виброустойчивость, рассчитан на работу в экстремальных условиях
• Сменные гильзы цилиндров — возможность капитального ремонта без замены блока
• Топливная система PT (Pressure-Time) — уникальная американская технология: топливо подается под давлением и дозируется по времени. Максимально простая и надежная система
• Поршни с масляным охлаждением — форсунки распыляют масло на днище поршня для быстрого отвода тепла
• Раздельная система охлаждения — два независимых контура охлаждения: один для блока, второй — для надувочного воздуха

Модификации двигателя Cummins KTA38 по мощности

Промышленные и строительные модификации

Дизель-генераторные установки (G-Drive)

Важные параметры ДВС Cummins KTA38

• Рабочий объем — 38 л (38 000 см³)
• Конфигурация — 12 цилиндров, V-образный (угол развала 60°)
• Диаметр х Ход — 159 мм x 159 мм (6,26 x 6,26 дюйма)
• Степень сжатия — 13.9:1 / 15.5:1 (в зависимости от модификации)
• Тип наддува — Турбонаддув с промежуточным охлаждением
• Система впрыска — Механическая PT (Pressure-Time)
• Сухая масса — ~3719-4500 кг (в зависимости от комплектации)
• Объем масляной системы — 135-201 литр
• Объем системы охлаждения — 118-279 литров
• Электросистема — 24 В, стартер электрический
• Ресурс до первого капремонта — Свыше 20 000 моточасов

Применяемость: на какую технику устанавливался Cummins KTA38

Двигатель Cummins KTA38 благодаря своей феноменальной надежности и ресурсу стал стандартом для тяжелой техники по всему миру.

Строительная и горнодобывающая техника

Морские суда и техника

Дизель-генераторные установки

Обслуживание и эксплуатация Cummins KTA38

Регламент технического обслуживания Cummins KTA38

Плюсы и минусы: что нужно знать при эксплуатации Cummins KTA38

Преимущества Cummins KTA38

• Феноменальная надежность миллионы часов наработки в самых тяжелых условиях по всему миру
• Высокий ресурс свыше 20 000 моточасов до первого капитального ремонта
• Простота конструкции механическая система PT проще в обслуживании и ремонте, чем современные электронные системы Common Rail
• Высокая ремонтопригодность сменные гильзы цилиндров позволяют проводить капитальный ремонт в полевых условиях
• Неприхотливость к топливу менее чувствительна к качеству топлива, чем современные системы
• Отличная тяга на низах благодаря «квадратной» конструкции (159x159 мм) обеспечивает высокий крутящий момент на низких оборотах

Типичные слабые места Cummins KTA38

• Топливная система PT требует периодической проверки и точной настройки давления. Используйте качественные топливные фильтры
• Турбокомпрессор Holset HX80 чувствителен к качеству масла и интервалам замены. Используйте только рекомендованные масла
• Гильзы цилиндров при интенсивной эксплуатации возможна кавитация. Используйте качественную охлаждающую жидкость с антикавитационными присадками
• Система охлаждения важно следить за состоянием радиатора и уровнем охлаждающей жидкости; система рассчитана на работу при температуре до 50°C

Диагностика распространенных неисправностей Cummins KTA38

• Трудный запуск Низкое давление топлива в системе PT, износ плунжерных пар, низкая компрессия
• Потеря мощности Засорение топливных/воздушных фильтров, неисправность турбокомпрессора, износ топливной аппаратуры
• Повышенный расход масла Износ поршневых колец, течи сальников турбины, неисправность системы вентиляции картера
• Черный дым Неполное сгорание топлива, засорение воздушного фильтра, неисправность форсунок
• Синий дым Попадание масла в камеру сгорания (износ колец, направляющих клапанов)
• Стук в двигателе Износ вкладышей, поршневых пальцев, неправильный угол опережения впрыска

Капитальный ремонт Cummins KTA38

Основной список того, что подлежит замене или капитальной обработке при ремонте

1. Замена гильз цилиндров — при износе цилиндров или кавитации. Гильзы легко заменяются без расточки блока
2. Замена поршневой группы — поршни (масляного охлаждения), кольца, пальцы
3. Коленчатый вал ремонт — проходит дефектовку, шлифовку и полировку
4. Замена вкладышей — коренные и шатунные вкладыши различных ремонтных размеров
5. Ремонт или замена ГБЦ — шлифовка плоскости, замена направляющих втулок и седел клапанов
6. Восстановление турбокомпрессора Holset — замена подшипников и уплотнений
7. Ремонт или заменя форсунок — капитально восстанавливаются (калибруются) или заменяются
8. ТНВД (Топливный насос высокого давления) — отправляется на стенд для диагностики и регулировки

Ассортимент запчастей для Cummins KTA38

Для двигателей Cummins KTA38 доступен полный спектр запасных частей

При заказе запчастей всегда уточняйте конкретную модификацию двигателя (например, KTA38-C1000, KTA38-G5, KTA38-G9) и серийный номер, так как конструктивные особенности могут различаться в зависимости от применения и года выпуска.

Ассортимент запчастей для Cummins KTA38 можно посмотреть в каталоге магазина
